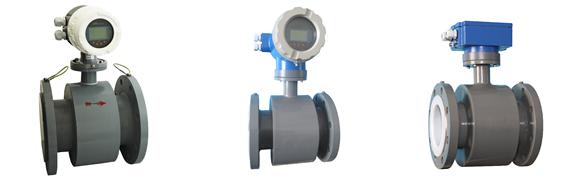

智能流量计的选择和使用的要点

1、确保智能流量计传感器内液体处于满管状态传感器可以水平、倾斜或垂直安装,但是要求测量管内充满被测流体,不能有非满管或者气泡聚集在测量管内。

  如需倾斜安装,应安装在流体上升段;如垂直安装,应安装在流体流向是自下而上管段;如在敞口排放的水平管道安装,应保证管内流体不倒空。如在两水平段有落差..5m以上的高段水平管道安装,防止上水平段管内液体倒空,在上水平段管末端设“门型”管凸起,并在“门型”管最高点设自动排气装置。

  2、智能流量计传感器内液体流场稳定无漩涡,多介质混合均匀仪表上游、下游应有足够的直管段,一般上游长度不少于10倍管道通径,下游长度有3倍管道通径。

  如果上游侧有两个弯头或非全开式阀门(如调节阀)等形式的阻流管件,上游直管段需要更长。如果现场条件不能满足,则在上游侧安装整流器,改善流体流场无漩涡。为了有稳定的流场,流量计不应安装在泵的入口侧,应安装在泵的出口侧,并且尽可能地离泵远些。

  3、智能流量计保护衬里不被损坏:安装智能流量计时,不能用管棒或绳索穿过测量管进行搬运、吊装,以免损坏衬里。安装F4衬里的流量计,法兰在拧紧时注意用力均匀,否则容易压坏衬里,最好使用力矩扳手。

  在负压管道使用智能流量计,衬里要粘结牢固,粘结性不好的衬里不得用于负压管道,包括泵吸入侧管道,测量管道有振动,应该在流量计两侧管道安装固定支架,必要时用软性连接隔断震源。

  4、避免电极周围沉积杂物:智能流量计测量带颗粒的液体,最好采用垂直安装,这样在液体停止流动时,固体颗粒不会在测量管内沉积。

  测量海水、原水,在电极区域会沉积污泥或生长生物,因此要定期清洗测量管,周期一般一年一次。故在大口径智能流量计附近管道上设人孔,在小口径管道上设手孔,方便对测量管进行人工清洗。

  5、设置良好接地装置:一般传感器供货时已经设计了接地电极,但是当外界电磁场干扰较大时,智能流量计应另行设置接地装置,接地线采用截面积大于4mm 2的多股铜线,接地线埋入潮湿地下1m,接地电阻小于10Ω,不能和电机或其他设备共用地线。
